Stratomaster MGL Velocity Maxi Singles
- Cette gamme est obsolète et remplacée par la gamme couleur "BLAZE"
.
- La gamme VELOCITY comporte 16 instruments de 80mm (3"1/8)
| |
| ALT-3 | Altimètre, Variomètre, Température Air Extérieur |
| ALT-4 | Altimètre, Variomètre, Température Air Extérieur, avec sortie Série |
| ASI-3 | Anémomètre avec Carnet de Vol automatique |
| ASX-2 | Altimètre Anémomètre (avec sortie série) |
| AV-2 | Afficheur Horizon et Compas (pour capteurs SP-x) |
| E-1 | Surveillance Moteur Universelle |
| FF-3 | Calculateur Carburant (pour un ou deux réservoirs) |
| FLIGHT-2 | Système d'informations de vol |
| GF-2 | Accéléromètre +/-10G, à mémoires, compensé en assiette |
| MAP-2 | Surveillance Pression et Compte-Tours (et Température en option) |
| ROTOR-1 | Compte-Tours universel (Moteur ET Rotor), horamètre |
| RTC-1 | Horloge multizones, Chronomètre, Température Air Extérieur |
| RV-3 | Compte-Tours universel (Moteur ou Rotor), horamètre |
| TC-2 | Surveillance températures (1 à 4 Thermocouples) |
| TC-3 | Surveillance températures (1 à 12 Thermocouples) |
| TP-2 | Surveillance Température et Pression |
- Compas et Horizon : Les modules AV-x combinés avec les modules SP-x constituent par exemple :
- Garantie DELTA OMEGA de 3 ans sur le matériel MGL Avionics
- Boîtier Standard Aviation 80mm (3.125”) en ABS
- Attention : Les dimensions des images affichées dépendent de la résolution de votre écran d'ordinateur et peuvent être différentes des dimensions réelles.
- Montage devant ou derrière le tableau de bord

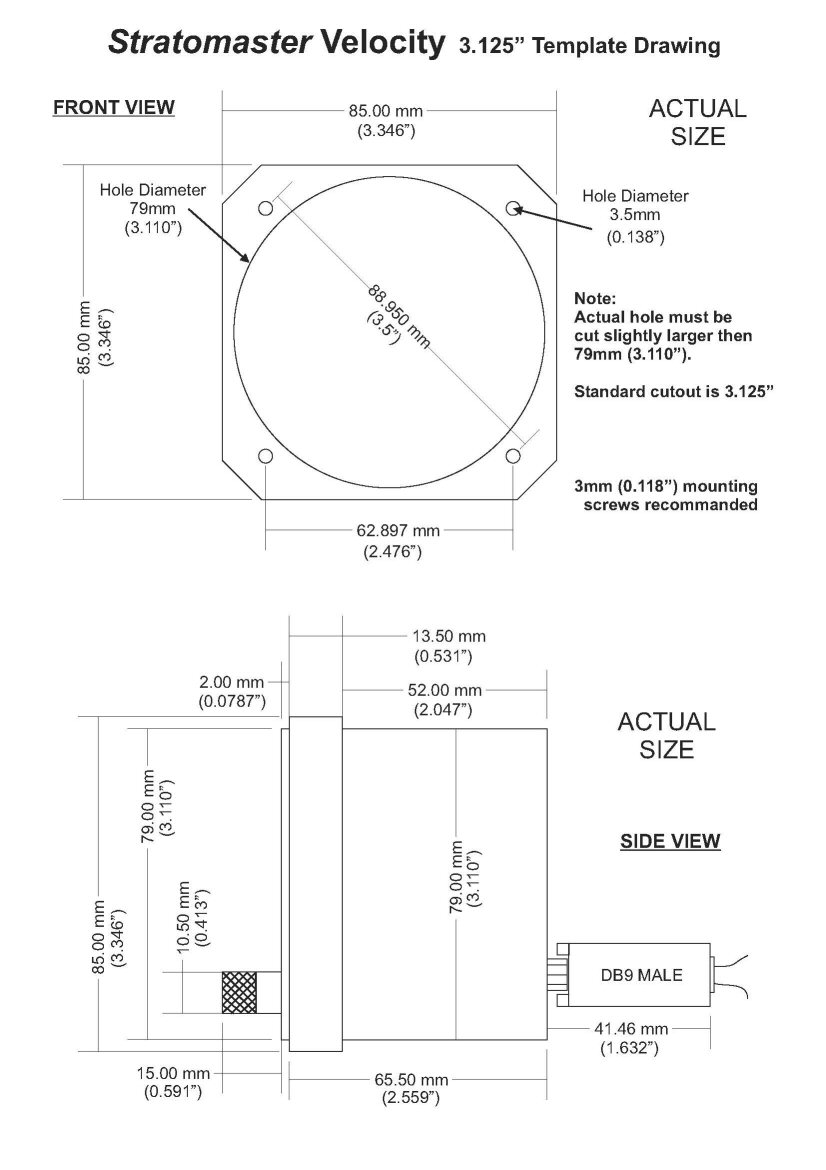

- Le format des instruments est détaillé dans
"Velocity_DIM.pdf"
- Grand écran LCD 128x64 pixels avec retro éclairage et contraste réglable
- Fenêtre écran 57x30mm
- Très lisibles même en plein soleil.
- Rétroéclairage les rendant lisibles de nuit également
- Configurables en métrique
- Bouton rotatif et deux touches pour navigation menu et entrée facile des données
- Plusieurs écrans affichables (selon modèle)
- Sortie Alarme et voyant DEL rouge pour notification d'alarme
- Alimentation : 8 à 30V continu
- Alimentation à découpage pour consommation réduite
- Consommation @13.8V : 15mA rétro éclairage éteint, 45mA rétro éclairage allumé
- Protection contre l'inversion de polarité et les surtensions pour les environnements difficiles.
- Température fonctionnement -10ºC à 50ºC (14ºF à 122ºF)
- Température stockage -20ºC à 80ºC (-4ºF à 176ºF)
- Humidité <85% non-condensante
- Poids 160 à 240g environ, selon modèle (avec harnais de câblage)
- "Dimensions"

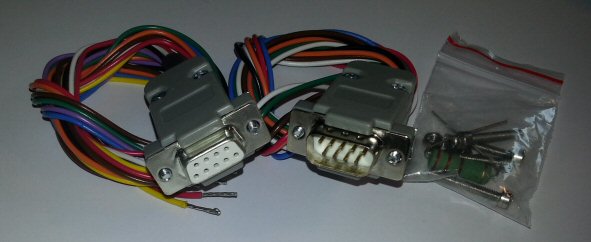

- Livré avec harnais de connexion et visserie de fixation
- Livré avec manuel en Français imprimé couleur A5
- Mise à jour logiciel facile (nécessite câble "Airtalk")
- Pour des instruments Couleur, voir la série "Vega"
en 57mm (2"1/4)
- Pour des instruments plus petits, voir "Infinity SmartSingle"
en 57mm (2"1/4)
- Pour un mini-EFIS couleur voir "XTreme"
- Capteurs et Sondes
-

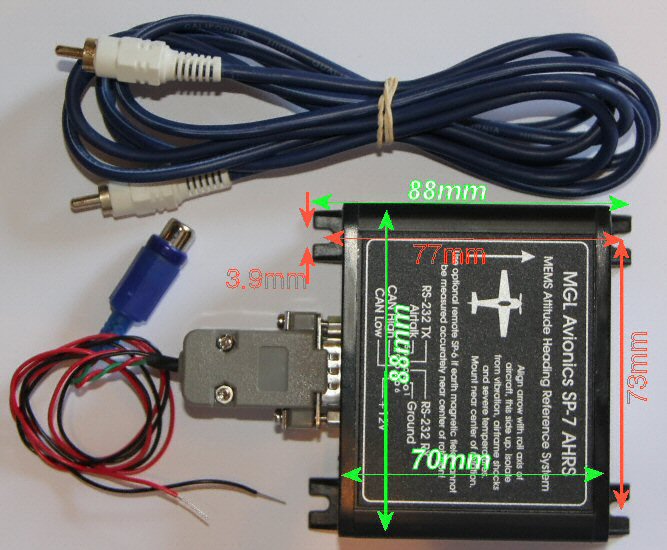

Capteurs Attitude & Compas
- Inscrivez vous à notre lettre d'information MGL
- Faire une demande de
Catalogue/Tarif
|

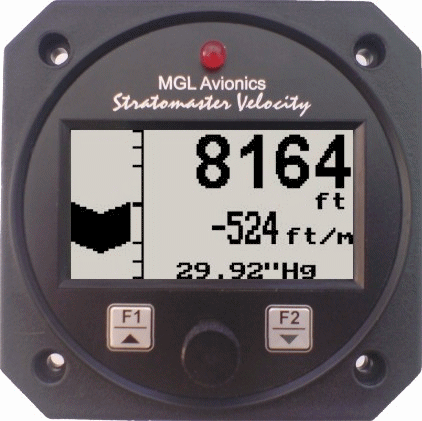

| ALT-3 Altimètre / Variomètre | |
|
|
Velocity MaxiSingles ALT-3
- Cet instrument est obsolète et remplaçable par le BLAZE ALT-6.
- Echelle conforme aux règles d'atmosphère standard ANSI de -700 à 40.000 pieds
- Programmable aussi en mètres
- Pression locale en mB ou "Hg
- Modes de fonctionnement Absolu et Relatif.
- Précision et haute résolution.
- Résolution Altimètre 3m (10ft) au niveau de la mer
- Précision Altitude +/- 1mB, +/- 30ft au niveau de la mer
- Variomètre compensé en altitude (ft/mn ou m/S)
- Le variomètre peut être calibré par l'utilisateur après installation dans l'aéronef
- Capteur de température ambiante utilisé pour calculer l'altitude densité
- Affichage d'une bande d'altitude à maintenir, avec Alarme
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Sortie Série AIRTALK
- Mise en mémoire permanente de l'altitude maximum atteinte ainsi que du minimum et du maximum de température
- Mémorisation du minimum et du maximum de température depuis la mise sous tension de l'instrument
- Consommation : environ 43mA @ 13.8V (avec retro eclairage) et 16mA @ 13.8V (sans retro eclairage)
- Poids : 180g environ.
- Télécharger le manuel (Français)(partiel):
Vel_alt-3_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_alt-3.pdf
- Réf : MG_Vel_ALT3
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity ALT-3? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur ALT3" :
Télécharger le programme d'installation ALT3_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| ALT-4 Altimètre / Variomètre avec sortie Série | |
|
|
Velocity MaxiSingles ALT-4
- Cet instrument est obsolète et remplaçable par le BLAZE ALT-7.
- Echelle conforme aux règles d'atmosphère standard ANSI de -700 à 40.000 pieds
- Programmable aussi en mètres
- Pression locale en mB ou "Hg
- Modes de fonctionnement Absolu et Relatif.
- Précision et haute résolution.
- Résolution Altimètre 3m (10ft) au niveau de la mer
- Précision Altitude +/- 1mB, +/- 30ft au niveau de la mer
- Variomètre compensé en altitude (ft/mn ou m/S)
- Le variomètre peut être calibré par l'utilisateur après installation dans l'aéronef
- Capteur de température ambiante utilisé pour calculer l'altitude densité
- Affichage d'une bande d'altitude à maintenir, avec Alarme
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Sortie Série AIRTALK pour envois information Vitesse Air à SP4, FF-1
- Sortie Série RS232 : plusieurs protocoles compatibles avec les transpondeurs à entrée Série tels que Garmin, Magellan, Northstar, Trimble, Microair etc :
- Garmin AT
- Magellan
- Northstar, Garmin
- Trimble, Garmin
- MGL Avionics
- Microair UAV
- Sortie alticodeur Parallèle (Gillham)compatibles avec les transpondeurs à entrée Parallèle tels que :
- ARC RT359A/459A/859A
- BECKER ATC 2000/3401, ATC 4401
- BENDIX TRP-2060/2061/660, TR541A/641B
- COLLINS TDR-950/950L
- EDO-AIRE RT-777
- GARMIN 320/320A/327
- GENAVE BETA 5000
- KING KT76/78, KING KT76A/78A/76C/79, 750A, KT75
- MICROAIR T2000
- NARCO AT50/50A/150, AT5/6/6A
- RADAIR 250
- TERRA TRT250/250D
- UPS/APPLLO SL70
- WILCOX 1014A
- Mise en mémoire permanente de l'altitude maximum atteinte ainsi que du minimum et du maximum de température
- Mémorisation du minimum et du maximum de température depuis la mise sous tension de l'instrument
- Consommation : environ 45mA @ 13.8V (avec retro eclairage et 15mA @ 13.8V (sans retro eclairage)
- Poids : 200g environ.
- Télécharger le manuel (Français)(partiel) :
Vel_ALT4_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_alt-4.pdf
- Réf : MG_Vel_ALT4
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity ALT-4? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur ALT4" : Télécharger le programme d'installation ALT4_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
|
Stratomaster Velocity ASI-3
- Cet instrument est obsolète et remplaçable par le BLAZE ASI-5.
- Indicateur de vitesse à échelle étendue de 16mph à 250mph
- Configurable en Km/h, Miles ou Noeuds (Kn)
- Mesure à partir de prise Statique et Pitot
- Bargraph Analogique indiquant la vitesse avec marqueurs Vs, Vf, Vno et Vne
- Alarme progammable vitesse Mini & Maxi
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Enregistrement automatique des 24 derniers vols
- Enregistrement de la vitesse maximale atteinte durant le vol
- Rappels programmables sur l’affichage analogique de vitesse
- Compteur de Temps de Vol
- Compteur de Distance Air
- Consommation : environ 44mA @ 13.8V (avec retro eclairage et 16mA @ 13.8V (sans retro eclairage)
- Poids : 176g environ
- Télécharger le manuel (Français)(partiel) :
Vel_asi3_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_asi3.pdf
- Réf : MG_Vel_ASI3
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity ASI-3? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur ASI-3" : Télécharger le programme d'installation ASI3_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| ASX-2 Altimètre/Anémomètre | |
|
|
Stratomaster Velocity ASX-2
- Cet instrument est obsolète et remplaçable par le BLAZE ASV-2.
- Le modèle unique ASX-2 combine un altimètre avec l’indicateur de vitesse de l’ASI-3
- Cet instrument est la solution idéale pour les tableaux où l’espace est limité, et à un prix étonnant.
- La combinaison d’un ASX-2 avec un E-3 ou un E-1 est imbattable en fonctionnalité, prix, poids et encombrement
- Mesure à partir de prise Statique et Pitot, utilisable dans avions lents ou rapides
- Echelle conforme aux règles d'atmosphère standard ANSI de -700 à 40.000 pieds
- Programmable aussi en mètres
- Pression locale en mB ou "Hg
- Modes de fonctionnement Absolu et Relatif.
- Précision et haute résolution.
- Sortie Série AIRTALK pour SP4, FF-1 ou convertisseur parallèle pour transpondeur.
- Vitesse de 16 à 250mph, avec très bonne sensibilité et linéarité aux vitesses basses
- Affichage IAS ou TAS calculée
- Enregistrement automatique de la durée des 24 derniers vols
- Enregistrement en mémoire permanente de vitesse et altitude
maximales atteintes pendant le vol
- Compteur de Temps de Vol
- Compteur de Distance Air
- Alarme progammable vitesse Mini & Maxi
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Consommation : environ 46mA @ 13.8V (avec retro eclairage et 18mA @ 13.8V (sans retro eclairage)
- Poids : 176g environ
- Télécharger le manuel (Français)(partiel) :
Vel_asx2_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_asx2.pdf
- Réf : MG_Vel_ASX2
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity ASX-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur ASX-2" : Télécharger le programme d'installation ASX2_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| AV-2 Afficheur pour Horizon et Compas | |
|
|
Stratomaster Velocity AV-2
- Cet instrument est obsolète et remplaçé par le BLAZE AHRS-2.
- L'afficheur AV-2 "Airtalk Viewer" peut afficher au choix les données Horizon, Bille Aiguille ou Compas fournies par un ou des
module(s) Horizon & Compas SP-x
- Le choix de l'affichage se fait simplement depuis le panneau avant.
- Vous pouvez aussi partager les modules capteurs avec plusieurs AV-x qu'il suffit de relier en parallèle.
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
L'alarme se déclenche si les limites opérationnelles du capteur d'attitude sont dépassées.
- Le format des instruments est détaillé dans
"Infinity_DIM.pdf"
- Voir différentes combinaisons de Compas et Horizon en bas de cette page, ou bien sur la page
module(s) Horizon & Compas SP-x
- Télécharger le manuel (Français):
AVx_FR_w.pdf.pdf
- Télécharger le manuel (Anglais):
Vel_EN_AV2.pdf
- Consommation : environ 40mA @ 13.8V (avec retro eclairage et 11mA @ 13.8V (sans retro eclairage)
- Poids : 165g environ
- Réf : MG_Vel_AV2
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity AV-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur AV-2" : Télécharger le programme d'installation AV2_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| E-1 Surveillance Moteur Universelle | |
|
|
Stratomaster Velocity E-1
- Cet instrument est obsolète et remplaçable par le BLAZE EMS-2.
- Un système de contrôle complet adaptable à tout moteur
- Fonctions :
- Compte-Tours
- Horamètre Totalisateur "Hobbs"
- Compteur de vol
- Compteur de maintenance
- 4 canaux thermocouple EGT ou CHT. Supporte les thermocouples de type J ou K ou E. Voir
Capteurs et Sondes
- L'instrument dispose de six canaux de mesure : quatre canaux thermocouple et de deux canaux résistance/tension(0-5V).
- Si les canaux résistance/tension sont utilisés pour les sondes CHT Rotax, ils ne peuvent être utilisés pour température et pression d’huile, et réciproquement.
- Si les canaux résistance/tension sont utilisés pour température et pression d’huile, il faut, pour mesurer la température culasse (CHT) sur les canaux TC, installer des sondes thermocouple :
- Note : Le branchement de sondes CHT de type thermocouple (au lieu des sondes résistives d'origine du ROTAX) permet de libérer les canaux de mesure résistifs pour d'autres utilisations (i.e. Température d'huile et Pression d'huile)
- Température Eau ou Huile. La mesure de température accepte les capteurs automobile NTC standard, les capteurs spéciaux MGL, ainsi que les capteurs à sortie en tension 0-5V ou en courant 4-20mA.. Voir
Capteurs et Sondes
- La mesure de pression accepte les capteurs automobile VDO standard ainsi que les capteurs à sortie en tension 0-5V ou en courant 4-20mA. Voir
Capteurs et Sondes
- Voltmètre avec alarme basse et haute (à partir de version 1.06)
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- L'alarme se déclenche si un des seuils programmés est dépassé.
- Que des mesures de précision. Très bon rapport qualité/prix, et simple d’emploi
- Consommation : environ 47mA @ 13.8V (avec rétro éclairage) et 16mA @ 13.8V (sans rétro éclairage)
- Poids : 160g environ (240g environ avec harnais)
- Télécharger le manuel (Français)(partiel) :
Vel_E1_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_E1.pdf
- Réf : MG_Vel_E1
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL velocity E-1? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur E1" : Télécharger le programme d'installation E1_Simulator.exe Mis à jour le 22 juillet 2012
Retour aux généralités
|
| FF-3 Calculateur Carburant | |
|
|
Stratomaster Velocity FF-3
- Cet instrument est obsolète et remplaçable par le BLAZE FF-5.
- Complet et facile d’emploi
- Bilingue : Anglais ou Français
- Peut s’interfacer à un ou deux capteurs de débit de carburant (ou injecteurs) et à un ou deux capteurs de niveau de carburant en même temps
- Calibration complète multi points du niveau de carburant
- Peut utiliser nos débitmètres faible coût à échelle multiple ainsi que d’autres capteurs. Voir
Capteurs et Sondes
- Une multitude de fonctions, avec 17 modes de fonctionnement distincts.
- Les modes possibles sont débit carburant simple ou double, débit différentiel, débit additionnel, réservoir simple ou double avec niveaux calculés ou mesurés en utilisant des capteurs multipoints calibrés
- Des totalisateurs d’utilisation carburant sont disponibles
- Calculs d'autonomie (distance et temps) basés sur une vitesse
- renseignée par l'utilisateur
- air mesurée par un ASI-1 ou un ASX-1 connecté par la liaison Airtalk

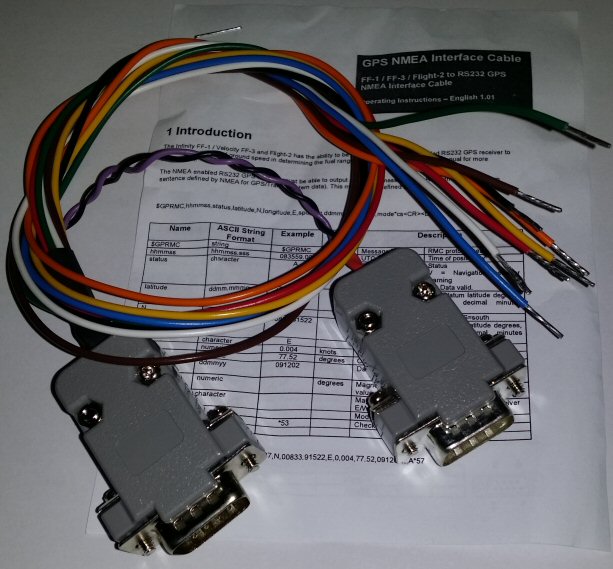

- sol si une connexion est établie avec un GPS fournissant le message NMEA "GPRMC". Vous pouvez fabriquer vous-même l'interface dont le schéma est dans le manuel, ou bien acheter le harnais optionnel avec interface GPS (réf MG_FF_GPSCAB)
- Unités de volume Litres ou Gallons
- Unités de distance Km, Miles ou Noeuds
- Alarmes Ecran et une sortie Alarme pour connexion avertisseur externe
- Consommation : environ 45mA @ 13.8V (avec retro eclairage et 12mA @ 13.8V (sans retro eclairage)
- Poids : 182g environ
- Télécharger le manuel (Français)(partiel) :
Vel_FF3_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_FF3.pdf
- Réf : MG_Vel_FF3
- Faire une demande de Catalogue/Tarif
- Vous souhaitez connecter un FF-3 sur une installation existante, tout en gardant les afficheurs analogiques? Ajoutez un
Interface Capteur Niveau Carburant
MG_FFDiff
Vous voulez essayer un MGL Infinity FF-1? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Infinity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur FF-3" : Télécharger le programme d'installation FF3_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| FLIGHT-2 Système d'informations de vol | |
|
|
Stratomaster Velocity FLIGHT-2
- Cet instrument est obsolète et remplaçable par le BLAZE FLIGHT-3.
- Un système compact d'informations de vol. Cet instrument de 80mm a de multiples fonctions telles qu'altimètre, badin, calculateur de carburant, compte-tours, ainsi que de d'autres fonctions comme un carnet de vol automatique
- Poids plume, petite taille et haut niveau de fonctionnalités en font le choix idéal pour beaucoup d'applications
- Le Flight-2 est le compagnon idéal du Contrôleur Moteur Velocity E-1 pour créer un tableau de bord compact, économique, mais très fonctionnel.
- Fonctions :
- Altimètre. -213m (-700ft) à 9144m (30.000 ft). Réglage de pression locale, affichage digital.
- Vitesse Air. Echelle de 25Km/h (16mph) à 400Km/h (250 mph). Affichage Digital.
- Vario digital compensé en altitude (+/-20 ft/min à +/-10 000 ft/min) Affichage en ft/min ou m/s.
- Vario logarithmique analogique (+-2000 ft/min). Affichage en ft/min ou m/s.
- Compteur automatique de Temps de Vol.
- Horloge Temps Réel pour heure locale et carnet de vol
- Débit carburant (avec sonde de débit optionelle)
- Niveau de carburant calculé à partir du débit
- Niveau de carburant par capteur (capteur non fourni)
- Vous souhaitez connecter le Flight-2 sur une installation existante de Niveau carburant, tout en gardant le(s) afficheur(s) analogique(s)?
Ajoutez un
Interface Capteur Niveau Carburant MG_FFDiff
- Compte-Tours moteur programmable 0 à 20000 T/mn
- Totalisateur horaire "Hobbs".
- Compteur de maintenance.
- Stockage des vols. Contient jusqu'à 60 vols.
- Visualisation Vols sur l'instrument
- Liaisons "Airtalk" pour vidage des enregistrements de vol (par
câble
ou
clé de vidage optionnels)
- Température ambiante (sonde fournie)
- Altimètre densité
- Voltmètre
- Baromètre (pression locale)
- Vitesse Air Vraie (TAS)
- Autonomie Carburant basée sur TAS
- Chronomètre
- Indicateur de plan de montée/descente. Echelle jusqu'à 1/99.
- Alarme vitesse basse
- Alarme vitesse haute
- Alarme niveau carburant bas
- Alarme sous-tension
- Alarme sur-tension
- Enregistrement des maxima atteints en mémoire permanente
- Télécharger le manuel (Français)(partiel):
Vel_Flight2_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_Flight2.pdf
- Capteurs et Sondes
- Réf : MG_Vel_Flight2
- Faire une demande de Catalogue/Tarif
- Vous souhaitez connecter la mesure de niveau carburant d'un Flight-2 sur une installation existante, tout en gardant les afficheurs analogiques? Ajoutez un
Interface Capteur Niveau Carburant
MG_FFDiff
Vous voulez essayer un MGL Velocity Flight-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows NT, 2000, XP ou VISTA. Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur Flight-2" : Télécharger le programme d'installation Flight2_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| GF-2 Accéléromètre à mémoire | |
|
|
Stratomaster Velocity GF-2
- Cet instrument est obsolète et remplaçable par le BLAZE INFO-2.
- Accéléromètre 2 axes avec mémoire et compteur de cycle.
- Bilingue : Anglais ou Français
- Mesure en vertical de -10G à +10G
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Seuil d'alarme programmable : Chaque fois que le seuil programmé est dépassé, le voyant DEL d'alarme s'allume, et la sortie Alarme est activée
- Mémorise les forces les plus élevées (en positif et négatif)
- Protection par mot de passe de la Remise A Zéro des mémoires
- Deux compteurs indépendants de dépassement d’un seuil programmable
- Affichage numérique clair (Gamme +/-10 G)
- Affichage graphique de la force agissant sur l’aéronef (Gamme +/-6.5G)
- Conception 2 axes permettant le montage sur des tableaux de bord pas exactement à la verticale
- Calibration rapide avec la gravité terrestre pour utilisation à des températures extrêmes.
- Consommation : environ 38mA @ 13.8V (avec retro eclairage et 12mA @ 13.8V (sans retro eclairage)
- Poids : 160g environ.
- Télécharger le manuel (Français)(partiel) :
Vel_GF2_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_GF2.pdf
- Réf : MG_Vel_GF2
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity GF-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur GF-2" : Télécharger le programme d'installation GF2_Simulator.exe Mis à jour le 11 juillet 2012
Retour aux généralités
|
| MAP-2 Surveillance Pression ET Compte-Tours (ET température en option) | |
|
|
Stratomaster Infinity MAP-2
- Cet instrument est obsolète et remplaçable par le BLAZE MAP-4.
- Mesure précise de la pression d'admission.
- Compte-Tours programmable 0 à 20000 T/mn.
- Température "Airbox" sur modèle MAP-2T
- Parfait pour obtenir le maximum de votre moteur.
- Echelle de mesure 0.25 Bar à 2.5 Bar.
- Utilisable pour autres applications: pression Turbo, baromètre, etc...
- Unités :
mb - millibars
bar - bars
PSI - pounds par Pouce carré
KGcm2 - kilogramme par centimètre carré
“HG - Pouce de Mercure
mmHG - millimètre de Mercure
KPA - kiloPascal
atm - atmospheres (1013.25mB un jour standard)
- Echelle réglable de 500T/mn à 20000T/mn par pas de 100T/mn
- Horamètre Totalisateur "Hobbs"
- Compteur Temps de vol
- Enregistrement automatique de la durée des 24 derniers vols
- Compteur de maintenance
- Enregistre le maximum de Pression et T/mn atteints en mémoire permanente
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Seuils d'alarme Pression et Tours programmables (Bas et Haut) : Chaque fois que le seuil programmé est atteint, le voyant DEL d'alarme s'allume, et la sortie Alarme est activée
- Seuils d'alarme Tours/mn programmables par pas de 10T/mn
- Consommation : environ 43mA @ 13.8V (avec retro eclairage et 15mA @ 13.8V (sans retro eclairage)
- Poids : 176g environ
- Télécharger le manuel (Français)(partiel) :
Vel_MAP2_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_MAP2.pdf
- Réf : MG_Vel_MAP2
- Réf : MG_Vel_MAP2-T avec option température
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity MAP-2 ou MAP-2T? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur MAP-2" :
Télécharger le programme d'installation MAP2_Simulator.exe Mis à jour le 11 juillet 12
"Simulateur MAP-2T" :
Télécharger le programme d'installation MAP2T_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| ROTOR-1 Compte-Tours Moteur & Rotor | |
|
|
Stratomaster Velocity ROTOR-1
- Cet instrument est obsolète et remplaçable par le BLAZE RPM-2.
- Compte-Tours universel pour moteur(s) ET rotor d’hélicoptère ou d’autogyre
- Entièrement programmable
- 0 à 20000 T/mn. (60000 T/mn sur demande ROTOR-1T)
- Pleine echelle réglable de 100T/mn à 20000T/mn par pas de 10T/mn
- Affichage Numérique
- Affichage analogique sur Bargraphe
- Horamètre Totalisateur "Hobbs"
- Compteur Temps de vol
- Enregistrement automatique de la durée des 24 derniers vols
- Compteur de maintenance
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Seuils d'alarme Tours/mn programmables par pas de 5 T/mn (Rotor) ou 10T/mn (Moteur)
- Alarme :le voyant DEL d'alarme s'allume, et la sortie Alarme est activée :
- Si la vitesse de rotation est supérieure au seuil Haut programmé
- Si la vitesse de rotation est inférieure au seuil Bas programmé
- Etiquettes au choix Rotor, Engine, Left, Right
- Enregistre le maximum de T/mn atteints en mémoire permanente
- Fonctionne avec des impulsions haute vitesse ou très basse vitesse
- Consommation : environ 42mA @ 13.8V (avec retro eclairage et 12mA @ 13.8V (sans retro eclairage)
- Poids : 180g environ
- Télécharger le manuel (Français)(partiel) :
Vel_ROTOR1_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_ROTOR1.pdf
- Réf : MG_Vel_ROTOR1
- Réf : MG_Vel_ROTOR1-T pour turbine (60000T/mn)
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity ROTOR-1? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur ROTOR-1"" :
Télécharger le programme d'installation ROTOR1_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| RTC-1 Horloge Chronomètre Voltmètre | |
|
|
Stratomaster Velocity RTC-1
- Cet instrument est obsolète et remplaçable par le BLAZE INFO-2.
- Le RTC-1 est une horloge Temps Réel à deux zones horaires, chronomètre, compteurs, alarmes, et température ambiante.
- La température ambiante est mesurée par un capteur semiconducteur précis fourni avec l'instrument.
- Le RTC-1 affiche heure UTC (Greenwich Mean Time, GMT ou Zulu) et heure locale.
- Chaque zone horaire peut être programmée avec un décalage supplémentaire pour tenir compte par exemple de l'heure d'été.
- Le chronomètre et les compteurs peuvent déclencher une alarme, ce qui rend le RTC-1 pratique pendant les compétitions.
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Alarme programmables : Chaque fois que la valeur programmée est atteinte, le voyant DEL d'alarme s'allume, et la sortie Alarme est activée
- Le RTC-1 contient une pile lithium pouvant être remplacée par l'utilisateur.
- Consommation : environ 42mA @ 13.8V (avec retro eclairage et 12mA @ 13.8V (sans retro eclairage)
- Poids : 174g environ.
- Télécharger le manuel (Français)(partiel) :
Vel_RTC1_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_RTC1.pdf
- Réf : MG_Vel_RTC1
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity RTC-1? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur RTC-1"" :
Télécharger le programme d'installation RTC1_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| RV-3 Compte-Tours Moteur Universel | |
|
|
Stratomaster Velocity RV-3
- Cet instrument est obsolète et remplaçable par le BLAZE RPM-2.
- Ce n’est pas seulement un Compte-Tours, c’est tout ce qu’un Compte-Tours devrait être !
- Compte-Tours universel pour moteurs comme pour rotors d’hélicoptères ou d’autogyre
- Entièrement programmable
- 0 à 20000 T/mn.
- Echelle réglable de 500T/mn à 20000T/mn par pas de 100T/mn
- Affichage Numérique
- Affichage analogique sur Bargraphe
- Horamètre Totalisateur "Hobbs"
- Compteur Temps de vol
- Enregistrement automatique de la durée des 24 derniers vols
- Compteur de maintenance
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- Seuils d'alarme Tours/mn programmables par pas de 10T/mn
- Alarme :le voyant DEL d'alarme s'allume, et la sortie Alarme est activée :
- Si la vitesse de rotation est supérieure au seuil Haut programmé
- Si la vitesse de rotation est inférieure au seuil Bas programmé
- Enregistre le maximum de T/mn atteints en mémoire permanente
- Fonctionne avec des impulsions haute vitesse ou très basse vitesse
- Consommation : environ 43mA @ 13.8V (avec retro eclairage et 14mA @ 13.8V (sans retro eclairage)
- Poids : 168g environ
- Télécharger le manuel (Français)(partiel) :
Vel_RV3_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_RV3.pdf
- Réf : MG_Vel_RV3
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity RV-3? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur RV-3" :
Télécharger le programme d'installation RV3_Simulator.exe
Retour aux généralités
|
| TC-2 Surveillance Température | |
|
|
Stratomaster Velocity TC-2
- Cet instrument est obsolète et remplaçable par le BLAZE TC-5.
- Un système de contrôle souple pour un à quatre canaux EGT ou CHT, à un BON prix !
- Entièrement configurable, alarme externe – la solution complète pour tout moteur, petit ou grand
- 6 modes d'affichage
- Supporte les thermocouples de type J ou K ou E. Voir
Capteurs et Sondes
- Affichage des température en °C ou °F de -270 ºC à 1370ºC (-454ºF to 2498ºF)
- Grande précision : Linéarisation de la courbe thermocouple et compensation de soudure froide
- Enregistre en mémoire permanente la température maximale atteinte par chaque canal de mesure
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- L'alarme se déclenche si un des seuils programmés est dépassé.
- Seuil d'alarme programmable pour chaque canal de mesure
- Consommation : environ 43mA @ 13.8V (avec rétro éclairage) et 15mA @ 13.8V (sans rétro éclairage)
- Poids : 160g environ (225g environ avec harnais)
- Télécharger le manuel (Français)(partiel) :
Vel_TC2_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_TC2.pdf
- Réf : MG_Vel_TC2
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity TC-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur TC-2" : Télécharger le programme d'installation TC2_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| TC-3 Surveillance température | |
|
|
Stratomaster Velocity TC-3
- Cet instrument est obsolète et remplaçable par le BLAZE TC-6.
- Un système de contrôle souple pour un à douze canaux EGT ou CHT, à un BON prix !
- Entièrement configurable, alarme externe – la solution complète pour tout moteur, petit ou grand
- 3 modes d'affichage (dont "richesse" et "croisière")
- Supporte les thermocouples de type J ou K ou E. Voir
Capteurs et Sondes
- Affichage des température en °C ou °F de -270 ºC à 1370ºC (-454ºF to 2498ºF)
- Grande précision : Linéarisation de la courbe thermocouple et compensation de soudure froide
- Enregistre en mémoire permanente la température maximale atteinte par chaque canal de mesure
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- L'alarme se déclenche si un des seuils programmés est dépassé.
- Seuil d'alarme programmable pour chaque canal de mesure
- Le TC3 a aussi un mode permettant de régler la richesse en fonction des température d'échappement ainsi qu'un mode "croisière" montrant immédiatement les tendances EGT/CHT.
- Consommation : environ 45mA @ 13.8V (avec rétro éclairage) et 15mA @ 13.8V (sans rétro éclairage)
- Poids : 170g environ (230g environ avec harnais)
- Télécharger le manuel (Français)(partiel) :
Vel_TC3_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_TC3.pdf
- Réf : MG_Vel_TC3
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity TC-3? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur TC-3"": Télécharger le programme d'installation TC3_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| TP-2 Surveillance Température Pression | |
|
|
Stratomaster Velocity TP-2
- Cet instrument est obsolète et remplaçable par le BLAZE TP-4.
- Solution universelle pour mesure température d’eau, d’huile et pression d’huile ou de carburant
- Peut être utilisé pour surveiller un de ces paramètres ou bien une température et une pression en même temps
- Par exemple: un instrument pour surveiller température et pression d’huile
- La mesure de température accepte les capteurs automobile NTC standard ainsi que les capteurs spéciaux MGL. Voir
Capteurs et Sondes
- La mesure de pression accepte les capteurs automobile VDO standard ainsi que les capteurs à sortie en tension 0-5V ou en courant 4-20mA. Voir
Capteurs et Sondes
- 4 modes d'affichage
- Affichage des températures en °C ou °F
- Affichage des pressions en Bar ou PSI
- Enregistre en mémoire permanente la valeur minimale et maximale de chaque canal de mesure
- Voyant Alarme et sortie Alarme pour câblage avertisseur externe.
- L'alarme se déclenche si un des seuils programmés est atteint.
- Seuils d'alarmes (Bas et Haut) programmables pour chaque canal de mesure
- Consommation : environ 45mA @ 13.8V (avec retro eclairage et 18mA @ 13.8V (sans retro eclairage)
- Poids : 140g environ
- Télécharger le manuel (Français)(partiel):
Vel_TP2_FR_w.pdf
- Télécharger le manuel (Anglais):
Vel_EN_TP2.pdf
- Réf : MG_Vel_TP2
- Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Velocity TP-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
"Simulateur TP-2" :
Télécharger le programme d'installation TP2_Simulator.exe Mis à jour le 11 juillet 12
Retour aux généralités
|
| Horizon & Compas 80mm 76AHRS010 | |
|
Stratomaster Velocity AHRS
- Cet instrument est obsolète et remplaçable par le BLAZE 76AHRS0001.
- Tous les compas sont basés sur des capteurs magneto-résistifs et ont des performances remarquables.
- Tous les horizons sont basés sur des gyroscopes et accéléromètres MEMS et ont des performances remarquables.
- Horizon, Bille, Aiguille, Compas, Conservateur de cap, Rose
- Le 76AHRS010 est la combinaison de modules
Compas SP-6 et Attitude SP-7 avec un afficheur Velocity AV-2 "Airtalk Viewer".
- D'autres combinaisons d'afficheurs sont possibles. Voir sur la page
Attitude et Compas
- Télécharger le manuel (Français)(partiel): AVx_FR_w.pdf
- Poids : environ 460g
- Réf : MG_Vel_76AHRS010
- Faire une demande de Catalogue/Tarif
Retour aux généralités
|
MGL "Velocity" Logiciel Firmware
Vous voulez essayer un MGL Velocity? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ces programmes simulent sur PC le fonctionnement d'un instrument Velocity. Parfait pour l'apprentissage de l'instrument, sans en immobiliser un, chez vous ou dans votre club par exemple!
Télécharger les programmes d'installation :
Retour aux généralités
|
|
Infinity Airtalk Adapter
- Adapteur programmation AIRTALK
- Permet la connexion d'un instrument "Infinity" à une liaison "Airtalk" pour mise à jour de logiciel
- La liaison "Airtalk" à un PC peut se faire par un câble Airtalk-Série.
- Nécessite une alimentation CC de 8 à 28V.
- Réf : MG_Inf_Adapt
- Faire une demande de Prix
Retour aux généralités
|
|
|
|
|
 |
|
 |
|
|
