80mm "Blaze"

Généralités
MGL Avionics, Stratomaster, BLAZE Singles, Avionique, instruments

Blaze Blaze AHRS-2 Blaze ALT-6 Blaze ALT-7 Blaze ASI-5 Blaze ASV-2 Blaze EMS-2 Blaze FF-5 Blaze FLIGHT-3 Blaze INFO-2 Blaze MAG-2 Blaze MAP-4 Blaze RPM-2 Blaze TC-5 Blaze TC-6 Blaze TP-4 VegaLOG-1

  • La gamme Blaze comporte 15 instruments de 80mm (3"1/8)
      RéfDescription
      AHRS-2Afficheur Horizon & Compas

      AHRS-4Horizon intégré. Afficheur Compas

      ALT-6Altimètre et Variomètre

      ALT-7Altimètre et Variomètre, sorties RS232 & Gillham

      ASI-5Anémomètre

      ASV-2Altimètre et Anémomètre Variomètre

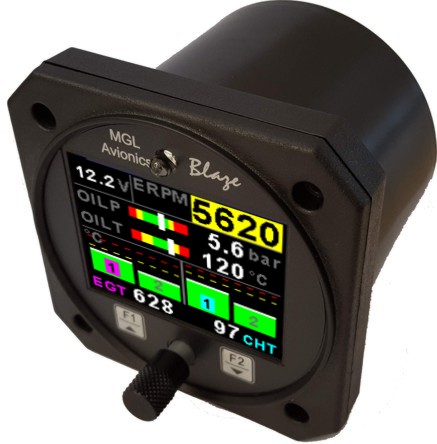

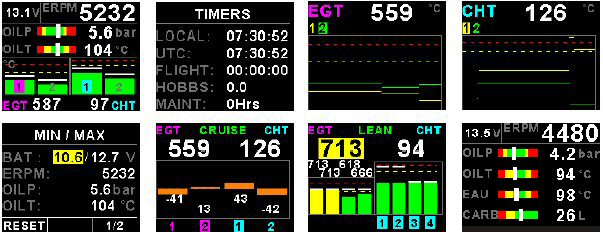

      EMS-2Surveillance moteur

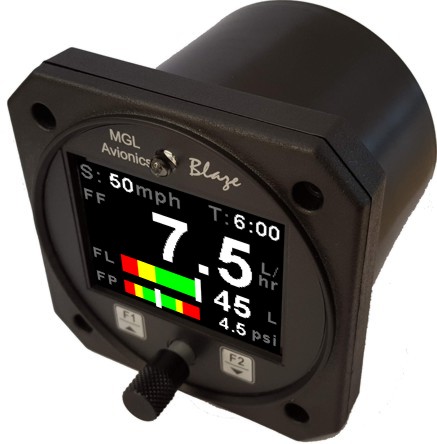

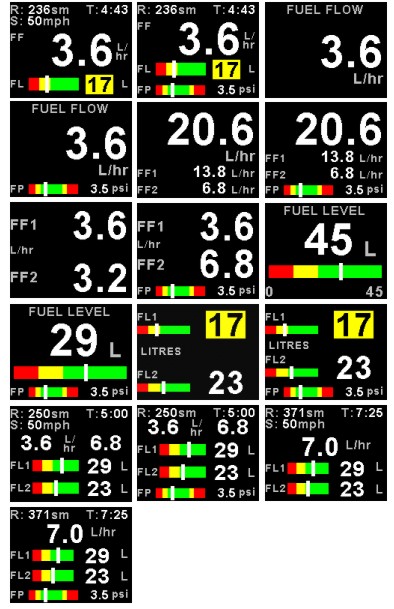

      FF-5Calculateur Carburant

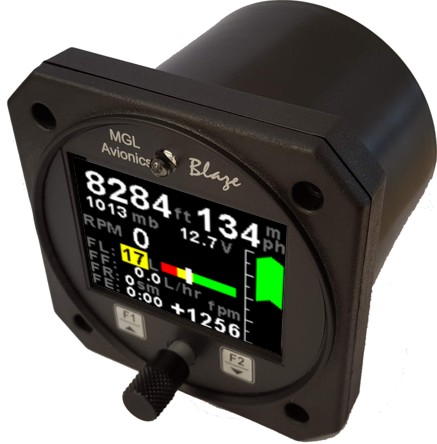

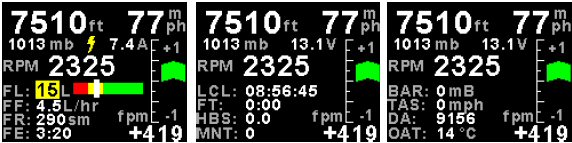

      FLIGHT-3Informations de vol

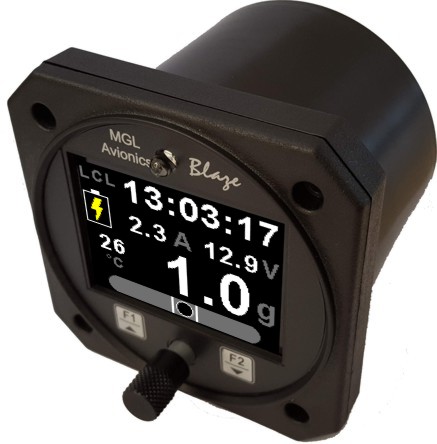

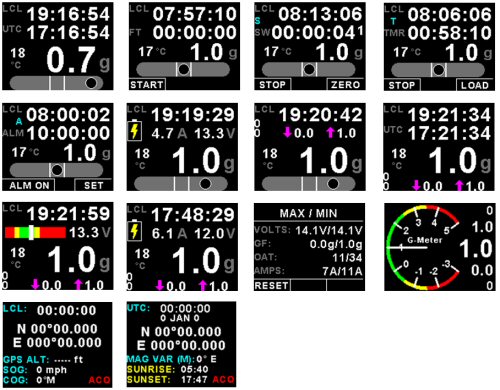

      INFO-2Afficheur Informations (G, heure, OAT, Tension, Courant, Données GPS)

      MAG-2Afficheur Compas et Bille

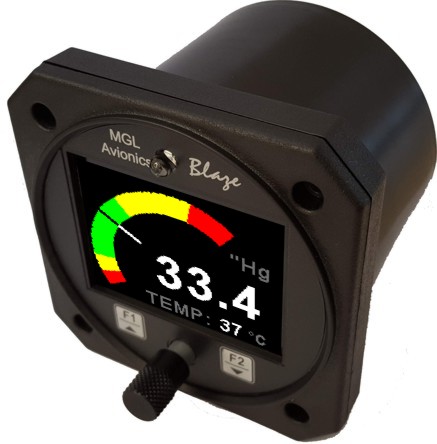

      MAP-4Surveillance Pression, Température et Compte-Tours, Horamètre

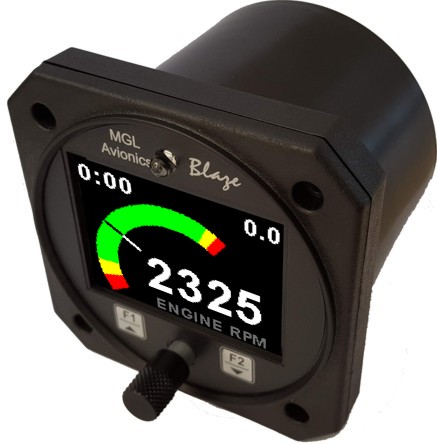

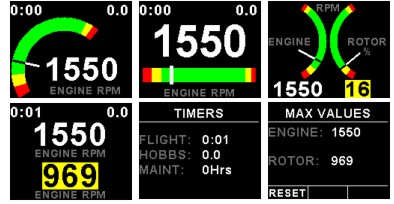

      RPM-2Compte-Tours universel double (Moteur et/ou Rotor), horamètre

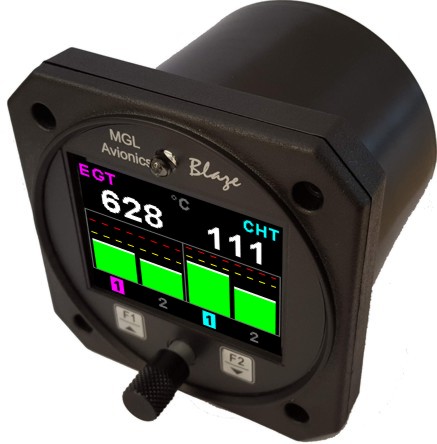

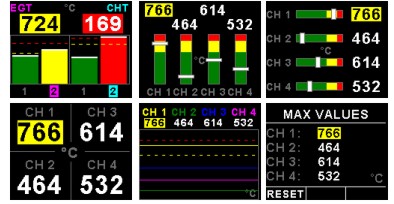

      TC-5Surveillance températures (1 à 4 Thermocouples)

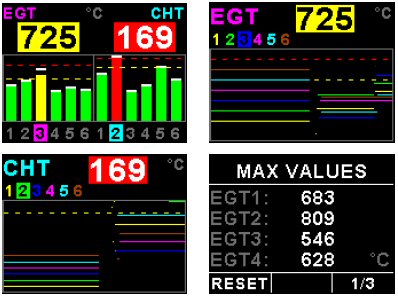

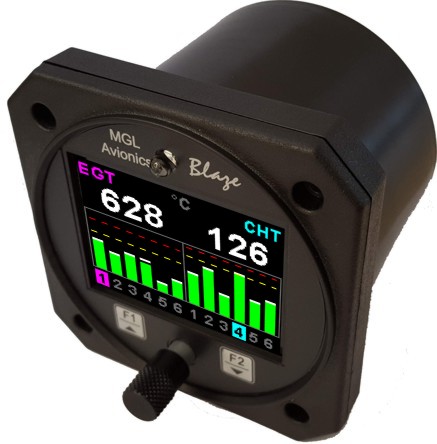

      TC-6Surveillance températures (1 à 12 Thermocouples)

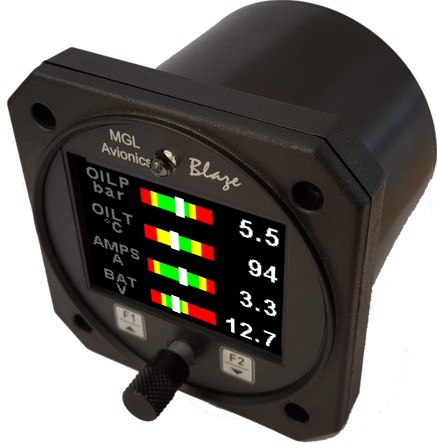

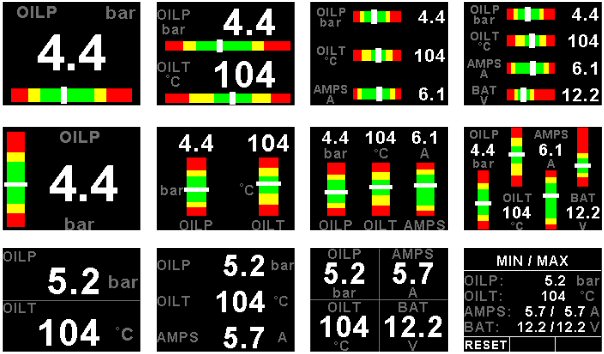

      TP-44 Canaux Analogiques Universels (Température/ Pression/ Tension/ Courant)


  • Enregistreur de données
      LOG-1Enregistreur de données pour Vega/Blaze

      LOG-2Enregistreur de données pour Vega/Blaze, avec GPS incorporé


  • Compas et Horizon : Les modules AHRS-2/MAG-2 combinés avec les modules SP-x constituent par exemple
      6HRS0001Compas magnétique 80mm
      7ARS0001Horizon 80mm
      76AHRS0001Horizon Bille Aiguille & Compas magnétique 80mm
      9AHRS0001Horizon (Gyros à anneaux) Bille Aiguille & Compas magnétique 80mm

  • Révisions Logiciel et Simulateurs
  • "Garantie DELTA OMEGA de 3 ans" sur le matériel MGL Avionics
  • Boîtier Standard Aviation 80mm (3.125”) en ABS
  • Attention : Les dimensions des images affichées dépendent de la résolution de votre écran d'ordinateur et peuvent être différentes des dimensions réelles.
  • Montage devant ou derrière le tableau de bord
  • Le format des instruments est détaillé dans "Blaze_DIM.pdf"
  • Grand écran IPS LCD couleur (2.6" (66mm), 160 x 120 pixels) avec retro éclairage réglable (automatique ou manuel)
  • Luminosité 600 cd/m2 minimum, très lisibles même en plein soleil, filtre anti-reflet
  • Rétroéclairage les rendant lisibles de nuit également
  • Configurables en métrique
  • Bouton rotatif et deux touches pour navigation menu et entrée facile des données
  • Plusieurs écrans affichables (selon modèle)
  • Sortie Alarme pour notification d'alarme par voyant externe optionnel
  • Alimentation : 8 à 30V continu
  • Alimentation à découpage pour consommation réduite.
  • Protection contre l'inversion de polarité et les surtensions pour les environnements difficiles.
  • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
  • Mise à jour du microprogramme possible au travers d'un port RS232. Nécessite un câble optionnel : "Câble USB" ou "Câble RS232"
  • Température fonctionnement -10ºC à 60ºC (14ºF à 140ºF)
  • Température stockage -20ºC à 80ºC (-4ºF à 176ºF)
  • Humidité <85% non-condensant
  • Poids 160g environ, instrument seul. Connecteur environ 20g selon modèle.
  • Livré avec visserie de fixation et harnais de connexion (40cm environ) Blaze Harnais
  • Livré avec manuel en Français imprimé couleur A5
  • Mise à jour logiciel facile par liaison RS232
  • Pour des instruments plus petits, voir la série couleur "Vega" en 80mm (3"1/8)
  • Pour des instruments monochrome 57mm, voir la série "Infinity" en 57mm (2"1/4)
  • Pour des instruments monochromes 80mm, voir la série monochrome "Velocity" en 80mm (3"1/8)
  • Pour un mini-EFIS couleur voir "XTreme"
  • Capteurs et Sondes
  • Attitude & Compas
  • Inscrivez vous à notre lettre d'information MGL
  • Faire une demande de Catalogue/Tarif

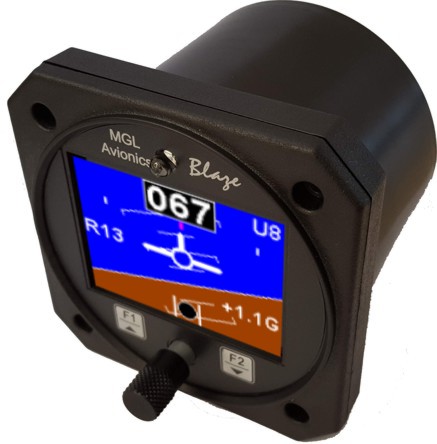

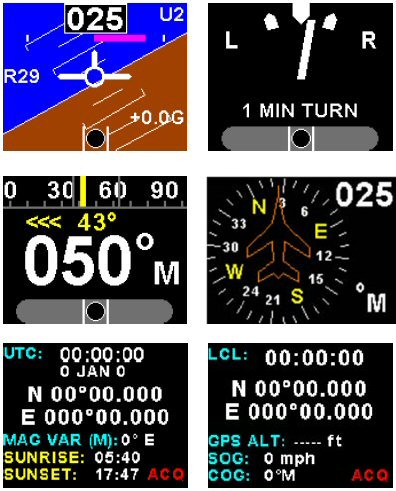

AHRS-2 Afficheur Horizon & Compas & Bille
Infinity Blaze AHRS-2

Blaze AHRS-2 Blaze AHRS-2

  • L'afficheur AHRS-2 peut afficher au choix les données Horizon, Bille Aiguille ou Compas fournies par un ou des module(s) Horizon & Compas SP-x
  • Affichage des données GPS (si connecté à un GPS NMEA externe optionnel)
  • Le choix de l'affichage se fait simplement depuis le panneau avant.
  • Vous pouvez aussi partager les modules capteurs avec plusieurs AHRS-2 qu'il suffit de relier en parallèle.
  • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
  • Sortie Alarme pour câblage avertisseur optionnel externe. L'alarme se déclenche si les limites opérationnelles du capteur d'attitude sont dépassées.
  • Le format des instruments est détaillé dans "Blaze_DIM.pdf"
  • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
  • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
  • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
  • Consommation : environ 130mA @ 13.8V (retro éclairage au maximum) et 50mA @ 13.8V (retro éclairage au minimum)
  • Télécharger le manuel (Français): Blaze AHRS-2 MAG-2_FR_w.pdf
  • Télécharger le manuel (Anglais): Blaze AHRS-2 MAG-2.pdf
  • Poids : 180g environ (avec harnais de câblage)
  • Version logicielle courante : Voir sur Microprogrammes
  • Réf : MG_Bla_AHRS2
  • Voir différentes combinaisons de Compas et Horizon en bas de cette page, ou bien sur la page module(s) Horizon & Compas SP-x
  • Faire une demande de Catalogue/Tarif
Vous voulez essayer un MGL Blaze AHRS-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur AHRS-2" : Télécharger le programme d'installation AHRS2_Simulator.exe

    Retour aux généralités

    • AHRS-4 Horizon intégré & afficheur Compas
    Infinity Vega AHRS-4

    Blaze AHRS-4 Vega AHRS-4

    • L'AHRS-4 contient Horizon et Bille Aiguille, et peut afficher les données Compas fournies par un module Compas SP-6
    • Affichage des données GPS (si connecté à un GPS NMEA externe optionnel)
    • Le choix de l'affichage se fait simplement depuis le panneau avant.
    • Vous pouvez aussi partager les modules capteurs avec plusieurs AHRS-x qu'il suffit de relier en parallèle.
    • Sortie Alarme pour câblage avertisseur optionnel externe. L'alarme se déclenche si les limites opérationnelles du capteur d'attitude sont dépassées.
    • Le format des instruments est détaillé dans "Blaze_DIM.pdf"
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 73mA @ 13.8V (retro éclairage au maximum) et 33mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français): Blaze AHRS-2 MAG-2_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze AHRS-2 MAG-2.pdf
    • Poids : 106g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_AHRS4
    • Voir différentes combinaisons de Compas et Horizon en bas de cette page, ou bien sur la page module(s) Horizon & Compas SP-x
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze AHRS-4? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Vega. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur AHRS-4" : Télécharger le programme d'installation AHRS4_Simulator.exe

    Retour aux généralités

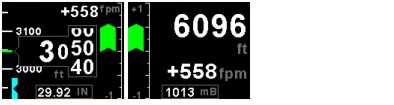

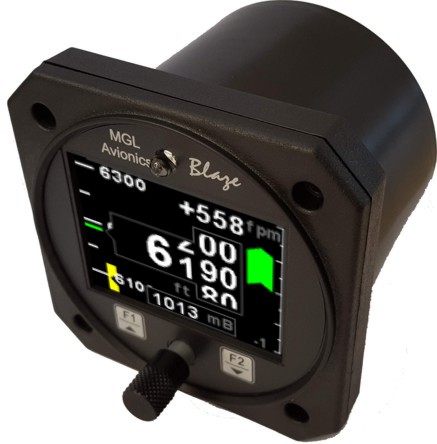

    • ALT-6 Altimètre & Variomètre
    MGL Avionics Blaze SmartSingles Altimètre Variomètre ALT-6

    ALT-6 ALT-6

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Un capteur numérique interne d'altitude (haute précision 24bit) mesure l'altitude de -304m à 10668m (–1000ft à 35000ft)
    • Pinule d'altitude réglable
    • L'altimètre peut afficher l'altitude en mètre ou en pieds L'ALT-6 génère des données série RS232 avec divers protocoles compatibles avec les entrées série de transpondeurs Garmin, Magellan, Northstar, Trimble, Microair etc.
    • Fournit (au travers d'un convertisseur optionnel CNV-ALT) une interface parallèle code Gillham pour transpondeur
    • Fonction intégrée de test transpondeur
    • Variomètre de +/- 0.1m/S à 50m/S (+/-20ft/min jusqu'à +/-10000ft/min)
    • Le variomètre peut afficher m/S ou ft/mn
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Bouton rotatif et deux touches pour navigation menu et entrée facile des données
    • Grande gamme d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
    • Résolution Altimètre 3m (10ft) au niveau de la mer
    • Précision Altitude +/- 1mB, +/- 30ft au niveau de la mer
    • Alimètre et Variomètre peuvent être calibrés par l'utilisateur après installation dans l'aéronef
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français) (partiel) : Blaze ALT6_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze ALT-6.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_ALT6
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze ALT-6? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur ALT-6" : Télécharger le programme d'installation ALT6_Simulator.exe

    Retour aux généralités

    • ALT-7 Altimètre & Variomètre, sortie RS232 & Gillham
    MGL Avionics Blaze SmartSingles Altimètre Variomètre ALT-7

    ALT-7 ALT-7

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Un capteur numérique interne d'altitude (haute précision 24bit) mesure l'altitude de -304m à 10668m (–1000ft à 35000ft)
    • Pinule d'altitude réglable
    • L'altimètre peut afficher l'altitude en mètre ou en pieds L'ALT-7 génère des données série RS232 avec divers protocoles compatibles avec les entrées série de transpondeurs Garmin, Magellan, Northstar, Trimble, Microair etc.
    • Fournit une interface parallèle code Gillham pour transpondeur
    • Fonction intégrée de test transpondeur
    • Variomètre de +/- 0.1m/S à 50m/S (+/-20ft/min jusqu'à +/-10000ft/min)
    • Le variomètre peut afficher m/S ou ft/mn
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Bouton rotatif et deux touches pour navigation menu et entrée facile des données
    • Grande gamme d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
    • Résolution Altimètre 3m (10ft) au niveau de la mer
    • Précision Altitude +/- 1mB, +/- 30ft au niveau de la mer
    • Alimètre et Variomètre peuvent être calibrés par l'utilisateur après installation dans l'aéronef
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français) (partiel) : Blaze ALT7_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze ALT-7.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_ALT7
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze ALT-7? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur ALT-7" : Télécharger le programme d'installation ALT7_Simulator.exe

    Retour aux généralités

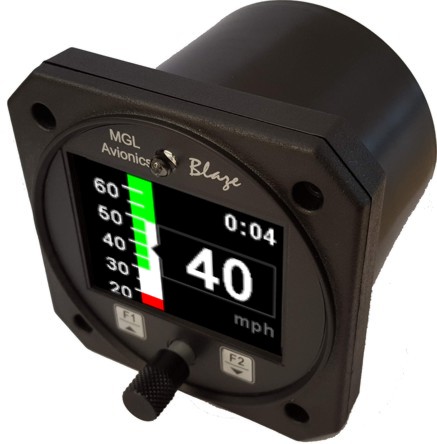

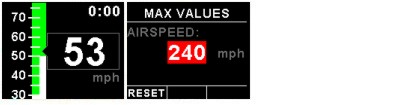

    • ASI-5, Anémomètre
    MGL Avionics Blaze SmartSingles Anémomètre ASI-5

    ASI-5 ASI-5

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Mesure de vitesse de 26km/h à 400km/h (16mph à 250mph) bien adaptée aux aéronefs lents du fait de ses bonnes sensibilité et linéarité à vitesse basse
    • Compteur de temps de vol depuis décollage
    • Unités de vitesse réglables en km/h, miles par hour (mph) ou nautiques par heure (kts)
    • Ruban analogique avec vitesse caractéristiques programmables pour Vs0, Vs1, Vfe, Vno et Vne
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Bouton rotatif et deux touches pour navigation menu et entrée facile des données
    • Grande gamme d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • Mise en mémoire permanente de la vitesse maximum atteinte
    • L'anémomètre peut être calibré par l'utilisateur après installation dans l'aéronef
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français) (partiel) : Blaze ASI5_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze ASI-5.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_ASI5
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze ASI-5? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur ASI-5" : Télécharger le programme d'installation ASI5_Simulator.exe

    Retour aux généralités

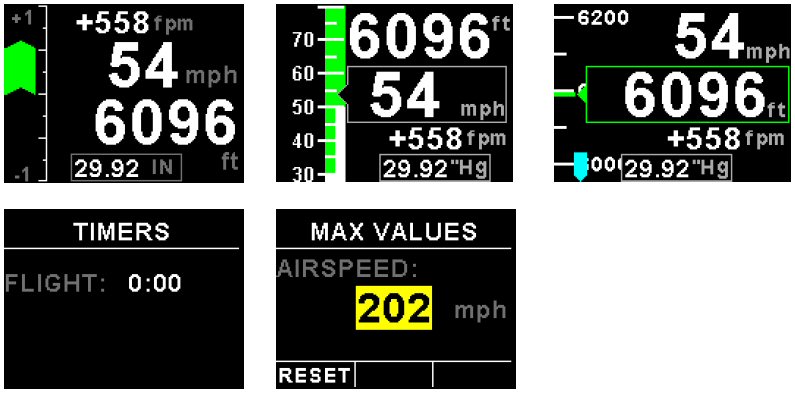

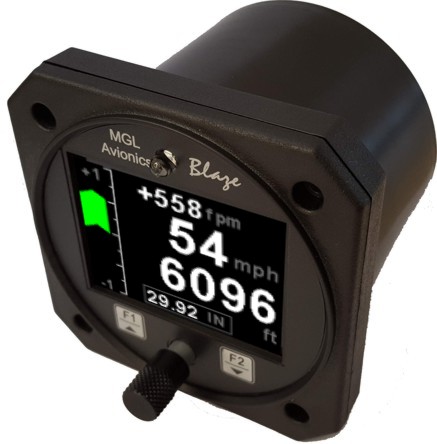

    • ASV-2, Altimètre & Anémomètre & Variomètre
    MGL Avionics Blaze SmartSingles ASV-2 Altimètre Anémomètre Variomètre

    ASV-2 ASV-2

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Un capteur numérique interne d'altitude (haute précision 24bit) mesure l'altitude de -304m à 10668m (–1000ft à 35000ft)
    • L'ASV-2 génère des données série RS232 avec divers protocoles compatibles avec les entrées série de transpondeurs Garmin, Magellan, Northstar, Trimble, Microair etc.
    • Fournit (au travers d'un convertisseur optionnel CNV-ALT) une interface parallèle code Gillham pour transpondeur
    • Fonction intégrée de test transpondeur
    • L'altimètre peut afficher l'altitude en mètre ou en pieds Mesure de vitesse de 26km/h à 400km/h (16mph à 250mph) bien adaptée aux aéronefs lents du fait de ses bonnes sensibilité et linéarité à vitesse basse
    • Compteur de temps de vol depuis décollage
    • Unités de vitesse réglables en km/h, miles par hour (mph) ou nautiques par heure (kts)
    • Ruban analogique avec vitesse caractéristiques programmables pour Vs0, Vs1, Vfe, Vno et Vne
    • Alarmes programmables pour Vs et Vne
    • Variomètre de +/- 0.1m/S à 50m/S (+/-20ft/min jusqu'à +/-10000ft/min)
    • Le variomètre peut afficher m/S ou ft/mn
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Bouton rotatif et deux touches pour navigation menu et entrée facile des données
    • Grande gamme d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
    • Résolution Altimètre 3m (10ft) au niveau de la mer
    • Précision Altitude +/- 1mB, +/- 30ft au niveau de la mer
    • Variomètre compensé en altitude (ft/mn ou m/S)
    • Altimètre, Variomètre, Anémomètre peuvent être calibrés par l'utilisateur après installation dans l'aéronef
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • Mise en mémoire permanente de la vitesse maximum atteinte depuis la mise sous tension de l'instrument
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français) (partiel) : Blaze ASV2_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze ASV-2.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_ASV2
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze ASV-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur ASV-2" : Télécharger le programme d'installation ASV2_Simulator.exe

    Retour aux généralités

    • EMS-2, Surveillance Moteur
    Blaze SmartSingles EMS-2

    Blaze EMS-2 Blaze EMS-2
      Le Blaze EMS-2 est un instrument 80mm (3.125”) lisible au soleil contenant tout les fonctionnalités nécessaires pour remplacer plusieurs instruments de contrôle moteur.
      C'est un choix excellent pour tous type de moteurs grâce à son faible poids, ses dimensions et ses fonctionnalités.
      Fonctionnalités
      • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
      • L'affichage est automatiquement configuré pour optimiser l'espace en fonction des paramètres sélectionnés.
      • Peut utiliser les mesures en provenance d'un boîtier d'acquisition déporté RDAC (optionnel) connectable par bus CAN
      • Peut utiliser les mesures en provenance d'un moteur UL Power connecté par bus CAN
      • Peut utiliser les mesures en provenance d'un moteur ROTAX91xiS connecté par bus CAN, ou bien au travers d'un boîtier d'acquisition déporté RDAC-CAN-912iS (optionnel) connectable par bus CAN
      • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
      • Bouton poussoir rotatif et deux touches pour un interface utilisateur simple et rapide
      • Sortie Alarme pour câblage avertisseur optionnel externe.
      • L'alarme se déclenche si un des seuils programmés est dépassé.
      • Seuil d'alarme programmable pour chaque canal de mesure
      • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
      • Plage d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
      • Consommation : environ 73mA @ 13.8V (retro éclairage au maximum) et 33mA @ 13.8V (retro éclairage au minimum)
      • Garantie Delta Omega 3 ans
      • Poids : 180g environ (avec harnais de câblage)
      EGT/CHT
      • Peut mesurer/afficher canaux thermocouple avec l'électronique interne, ou jusqu'à 12 canaux thermocouple avec un RDAC externe
      • Supporte les thermocouples de type J ou K ou E. Voir Capteurs et Sondes
      • Affichage des température en °C ou °F de -100 ºC à 1200ºC (-148ºF à 2192ºF)
      • Grande précision : Linéarisation de la courbe thermocouple et compensation de soudure froide
      • Enregistre en mémoire permanente la température maximale atteinte par chaque canal de mesure
      • Mode spécial « Appauvrir » (“LEAN”) qui identifie facilement la condition de crête EGT et permet d’ajuster le mélange pour une performance optimale
      • Mode spécial « Croisière » (“CRUISE”) qui indique les variations de température par rapport aux températures lors de l’entrée dans ce mode.
      • Mode spécial « Rotax 912/914 » utilisant les sondes résistives NTC Rotax (ce mode utilise 2 canaux analogiques)
      Compte-Tours
      • Compte-Tours universel simple ou double
      • RPM affichable en RPM ou en pourcentage
      • Enregistre le maximum de T/mn atteints en mémoire permanente
      • Fonction vérification Magnéto
      Débit Carburant
      • Entrée Compte-Tours 2 peut servir pour une sonde de débit de carburant.
      • Débit affichable en L/h ou G/h
      • Possibilité de créer un réservoir "calculé" indiquant la quantité de carburant restante en fonction du débit consommé.
      Entrées Analogiques
      • Quatre entrées analogiques universelles pouvant être utilisées pour pression / température / courant / tension / niveau carburant
      • La pression peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO 2, 5 et 10 Bar), ainsi que des capteurs 4-20mA Rotax ou des capteurs à sortie en tension (e.g. UMA).
      • La température peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO, Westach) ainsi que les capteur de précision MGL LM335.
      • Haute précision : courbes de linéarisation pour de nombreux capteurs standard
      • Température, pression et courant peuvent être programmées avec des courbes définies par l'utilisateur pour tout type de capteur.
      • Supporte les capteurs de pression 4-20mA des Rotax 912/914
      • Calibration complète multipoints du niveau de carburant
      • Affichage des température en °C ou °F
      • Affichage des pressions en PSI ou BAR
      • Affichage du niveau carburant en Litre ou Gallon
      • Enregistre en mémoire permanente la température minimale et maximale atteinte par chaque canal de mesure
      • La mesure de courant requiert un capteur magnétique ou un shunt actif (optionnel)
      Pression Admission
      • La Pression d'Admission peut être affichée en millibar (mB) ou en pouces de mercure (“Hg”).
      • Enregistre en mémoire permanente la pression d'admission maximale atteinte
      • Nécessite un RDAC-XF MAP optionnel
      Compteurs
      • Affiche Heure Locale et UTC
      • L'horloge est sauvegardée par une pile CR2032 interne pouvant être remplacée par l'utilisateur.
      • Horamètre Totalisateur "Hobbs" pouvant être protégé par mot de passe
      • Compteur Temps de vol
      • Compteur de maintenance
      • Carnet de vol stockant jusqu'à 50 entrées comportant l'heure de début et la durée des 50 derniers vols. Le compteur de temps de vol peut être démarré automatiquement ou par un bouton en face avant.
      Volts
      • Mesure la tension d'alimentation jusqu'à 30V (compatible avec les alimentation avion 12V et 24V)
      • Alarmes Basse et Haute programmables pouvant permettre de détecter des problèmes de régulateur ou de batterie
      • Enregistre le maximum et le minimum de tension en mémoire permanente
      Courant ECU UL Power
      • Affiche les informations en provenance de l'ECU UL Power connectée par bus CAN.
      • Page dédiée UL Power
      • Affichage des messages d'erreur UL Power
      ECU ROTAX 91xiS
      • Affiche les informations en provenance de l'ECU ROTAX 91xiS au travers d'un boîtier RDAC-CAN 912 (optionnel).
      • Affichage des informations et messages d'état de l'ECU 91xiS
    • Télécharger le manuel (Français): Blaze EMS-2_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze EMS-2.pdf
    • Réf: MG_Bla_EMS2
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze EMS-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur EMS-2" : Télécharger le programme d'installation EMS2_Simulator.exe

    Retour aux généralités

    • FF-5, Calculateur Carburant
    Blaze FF-5 calculateur carburant

    Blaze FF-5 Blaze FF-5

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Complet et facile d’emploi
    • Un ou deux réservoirs
      • mesuré(s) par capteur de niveau
      • calculé(s) par capteur de débit
    • Une pression
    • Peut s’interfacer à :
    • Peut utiliser les données carburant (Niveaux, Débits, Pression) en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
    • Calibration complète multi points du niveau de carburant mesuré par capteur de niveau
    • Peut utiliser nos débitmètres faible coût à échelle multiple ainsi que d’autres capteurs. Voir Capteurs et Sondes
    • Une multitude de fonctions, avec 17 modes de fonctionnement distincts.
    • Les modes possibles sont débit carburant simple ou double, débit différentiel, débit additionnel, réservoir simple ou double avec niveaux calculés ou mesurés en utilisant des capteurs multipoints calibrés
    • Des totalisateurs d’utilisation carburant sont disponibles
    • Calculs d'autonomie (distance et temps) basés sur la vitesse :
      • renseignée par l'utilisateur
      • air mesurée par un ASI-4 ou un ASV-1 connecté par bus CAN
      • sol si une connexion est établie avec un GPS fournissant le message NMEA "GPRMC", connecté en RS232. Par exemple ce module récepteur GPS
    • Unités de volume Litres ou Gallons
    • Unités de débit L/hr, G/hr
    • Unités de pression PSI ou Bar
    • Unités de distance Km, Miles ou Nautiques
    • Le choix de l'affichage se fait simplement depuis le panneau avant.
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe. L'alarme se déclenche si les limites programmées sont dépassées.
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français): Blaze FF5_FR_w.pdf.pdf
    • Télécharger le manuel (Anglais): Blaze FF-5.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_FF5
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze FF-5? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur FF-5" : Télécharger le programme d'installation FF5_Simulator.exe

    Retour aux généralités

    • Flight-3, Système d'informations de vol
    Blaze Flight-3 Système d'informations de vol

    Blaze Flight-3 Blaze Flight-3

    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Un système compact d'informations de vol. Cet instrument de 80mm a de multiples fonctions telles qu'altimètre, badin, calculateur de carburant, compte-tours, ainsi que de d'autres fonctions comme un carnet de vol automatique
    • Poids plume, petite taille et haut niveau de fonctionnalités en font le choix idéal pour beaucoup d'applications
    • Le Flight-3 est le compagnon idéal du Contrôleur Moteur BLAZE EMS-2 pour créer un tableau de bord compact, économique, mais très fonctionnel.
    • Fonctions :
      • Altimètre, affichage digital. -453m (-150ft) à 10668m (35.000 ft). Réglage de pression locale.
      • Vitesse Air, affichage digital.
        • FLIGHT-3: Echelle de 32Km/h (25mph) à 420Km/h (250 mph)
        • FLIGHT-3HS: Echelle de 32Km/h (25mph) à 515Km/h (320 mph)
      • Vario digital compensé en altitude (+/-20 ft/min à +/-10 000 ft/min) Affichage en ft/min ou m/s.
      • Vario logarithmique analogique (+-2000 ft/min). Affichage en ft/min ou m/s.
      • Compteur de Temps de Vol automatique ou manuel.
      • Horloge Temps Réel pour heure locale et carnet de vol
      • Débit carburant (avec sonde de débit optionnelle). Peut utiliser nos débitmètres faible coût à échelle multiple ainsi que d’autres capteurs. Voir Capteurs et Sondes
      • Niveau de carburant calculé à partir du débit
      • Niveau de carburant par capteur (capteur non fourni). Vous souhaitez connecter le Flight-3 sur une installation existante de Niveau carburant, tout en gardant le(s) afficheur(s) analogique(s)?
        Ajoutez un Interface Capteur Niveau Carburant MG_FFDiff
      • Calibration complète multi points du niveau de carburant mesuré par capteur de niveau
      • Compte-Tours moteur et/ou Rotor programmable 0 à 99999 T/mn
      • Totalisateur horaire "Hobbs".
      • Compteur de maintenance.
      • Stockage des vols. Contient jusqu'à 50 vols. Visualisation Vols sur l'instrument
      • Température air extérieur (sonde fournie)
      • Altimtude densité
      • Voltmètre
      • Ampèremètre (avec capteur Courant optionnel)
      • Baromètre (pression locale)
      • Vitesse Air Vraie (TAS)
      • Autonomie Carburant basée sur TAS
      • Avertissements et Alarmes se déclenchent si les limites programmées sont dépassées :
        • Vitesse basse, Vitesse haute
        • RPM bas, RPM haut
        • Niveau carburant bas
        • Tension basse, Tension haute
        • Courant bas, Courant haut
        • Sortie alarme pour câblage avertisseur optionnel externe
      • Peut utiliser les données en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
      • Calculs d'autonomie (distance et temps) basés sur la vitesse :
        • renseignée par l'utilisateur
        • sol si une connexion est établie avec un GPS fournissant le message NMEA "GPRMC", connecté en RS232. Par exemple ce module récepteur GPS
      • Unités:
        • Volume Litres ou Gallons
        • Débit L/hr, G/hr
        • Pression PSI ou Bar
        • Distance Km, Miles ou Nautiques
      • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
      • Le format des instruments est détaillé dans "Blaze_DIM.pdf"
      • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
      • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
      • Consommation : environ 100mA @ 13.8V (retro éclairage au maximum) et 50mA @ 13.8V (retro éclairage au minimum)
      • Télécharger le manuel (Français): Blaze Flight3_FR_w.pdf.pdf
      • Télécharger le manuel (Anglais): Blaze Flight-3.pdf
      • Poids : 170g environ (+ harnais de câblage 14 fils 60g environ)
      • Version logicielle courante : Voir sur Microprogrammes
      • Réf : MG_Bla_Flight3
      • Faire une demande de Catalogue/Tarif
      Vous voulez essayer un MGL Blaze Flight-3? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
    • "Simulateur Flight-3" : Télécharger le programme d'installation Flight3_Simulator.exe

      Retour aux généralités

    INFO-2, Afficheur Informations (G, heure, bolle, OAT, Tension, Courant)
    Infinity Blaze INFO-2

    Blaze INFO-2 Blaze INFO-2

    • L'INFO-2 est un instrument multifonctions :
      • Accéléromètre
      • Bille
      • Horloge
      • Chronomètre
      • Minuterie
      • OAT (température air extérieur). (sonde fournie)
      • Voltmètre
      • Ampèremètre (avec capteur shunt ou capteur magnétique optionnel)
      • Icônes Charge/Décharge
      • Données GPS (si connecté à un GPS NMEA externe optionnel)
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français): Blaze INFO-2_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze INFO-2.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_INFO2
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze INFO-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7, 10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur INFO-2" : Télécharger le programme d'installation INFO2_Simulator.exe

    Retour aux généralités

    • MAG-2, Afficheur Compas & Bille
    MGL Avionics Blaze MAG-2 Compas MAgnétique, Bille

    Blaze AHRS-1 Blaze MAG-2

    • L'afficheur MAG-2 peut afficher au choix les données Bille et Compas fournies par un module Compas SP-6
    • Affichage des données GPS (si connecté à un GPS NMEA externe optionnel)
    • Le choix de l'affichage se fait simplement depuis le panneau avant.
    • Vous pouvez aussi partager les modules capteurs avec plusieurs AHRS-1 qu'il suffit de relier en parallèle.
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français): Blaze AHRS-1 MAG-2_FR_w.pdf.pdf
    • Télécharger le manuel (Anglais): Blaze AHRS-1 MAG-2.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_MAG2
    • Voir différentes combinaisons de Compas et Horizon en bas de cette page, ou bien sur la page module(s) Horizon & Compas SP-x
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze MAG-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur MAG-2" : Télécharger le programme d'installation MAG2_Simulator.exe

    Retour aux généralités

    • MAP-4, Surveillance Pression, Température et Compte-Tours, Horamètre
    MGL Avionics Stratomaster Blaze MAP-4 Compte-Tours Horamètre Pression Admission Température

    Blaze MAP-4 Blaze MAP-4

    • Entièrement programmable
    • Affichage Numérique
    • Affichage analogique sur Arc
    • Compte-Tours universel pour moteurs comme pour rotors d’hélicoptères ou d’autogyre
    • 0 à 99000 T/mn.
    • Echelle haute réglable de 100T/mn à 99000T/mn par pas de 1T/mn
    • Echelle basse réglable de 0T/mn à 99000T/mn par pas de 1T/mn
    • Fonctionne avec des impulsions haute vitesse ou très basse vitesse
    • Horamètre Totalisateur "Hobbs"
    • Compteur Temps de vol
    • Compteur de maintenance
    • Mesure précise de la pression d'admission. Parfait pour obtenir le maximum de votre moteur.
    • Mesure de température, par exemple pour "Airbox".
    • Sonde semiconducteur fournie.
    • Echelle de mesure Pression 0.25 Bar à 2.5 Bar.
    • Utilisable pour autres applications: pression Turbo, baromètre, etc...
    • Unités Pression :
        mb - millibars
        bar - bars
        PSI - pounds par Pouce carré
        KGcm2 - kilogramme par centimètre carré
        “HG - Pouce de Mercure
        mmHG - millimètre de Mercure
        KPA - kiloPascal
        atm - atmospheres (1013.25mB un jour standard)
    • Unités Température :
        °C - Degrés Celsius
        °F - Degrés Farenheit
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur externe.
    • Seuils d'alarme (Bas et Haut) programmables pour Tours, Pression et Température : Chaque fois que le seuil programmé est atteint, le voyant DEL d'alarme s'allume, et la sortie Alarme est activée
    • Seuils d'alarme Tours/mn programmables par pas de 10T/mn
    • Enregistre en mémoire permanente les maxima de Température, Pression et T/mn atteints
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français)(partiel) : Blaze MAP4_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze MAP-4.pdf
    • Peut s'interfacer par bus CAN à un boîtier d'acquisition RDAC
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_MAP4
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze MAP-4? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, W7, W10). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur MAP-4" : Télécharger le programme d'installation MAP4_Simulator.exe

    Retour aux généralités

    • RPM-2, Compte-Tours universel double (Moteur et/ou Rotor), horamètre
    MGL Avionics Stratomaster Blaze RPM-2 Compte-Tours

    Blaze RPM-2 Blaze RPM-2

    • Entièrement programmable
    • Double Compte-Tours universel pour moteurs comme pour rotors d’hélicoptères ou d’autogyre
    • Affichage Numérique
    • Affichage analogique sur Arc ou Bargraphe
    • Fonctionne avec des impulsions haute vitesse ou très basse vitesse
    • 0 à 99000 T/mn.
    • Echelle haute réglable de 100T/mn à 99000T/mn par pas de 1T/mn
    • Echelle basse réglable de 0T/mn à 99000T/mn par pas de 1T/mn
    • Horamètre Totalisateur "Hobbs"
    • Compteur Temps de vol
    • Compteur de maintenance
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe. L'alarme se déclenche si les limites programmées sont dépassées.
    • Seuils d'alarme Tours/mn programmables par pas de 1T/mn
    • Alarme : la sortie Alarme est activée si :
      • la vitesse de rotation est supérieure au seuil Haut programmé
      • la vitesse de rotation est inférieure au seuil Bas programmé
    • Enregistre le maximum de T/mn atteints en mémoire permanente
    • Fonction vérification Magnéto
    • Peut utiliser les données compte-tours en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Télécharger le manuel (Français)(partiel) : Blaze RPM2_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze RPM-2.pdf
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_RPM2
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze RPM-2? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur RPM-2" : Télécharger le programme d'installation RPM2_Simulator.exe

    Retour aux généralités

    • TC-5, Surveillance températures (1 à 4 Thermocouples)
    Stratomaster Blaze TC-5

    Blaze TC-5 Blaze TC-5

    • Un système de contrôle souple pour un, deux, trois ou quatre canaux EGT ou CHT.
    • Entièrement configurable, alarme externe – la solution complète pour tout moteur, petit ou grand
    • 5 modes d'affichage
    • Supporte les thermocouples de type J ou K ou E. Voir Capteurs et Sondes
    • Affichage des température en °C ou °F de -100 ºC à 1200ºC (-148ºF à 2192ºF)
    • Grande précision : Linéarisation de la courbe thermocouple et compensation de soudure froide
    • Enregistre en mémoire permanente la température maximale atteinte par chaque canal de mesure
    • Mode spécial « Appauvrir » (“LEAN”) qui identifie facilement la condition de crête EGT et permet d’ajuster le mélange pour une performance optimale
    • Mode spécial « Croisière » (“CRUISE”) qui indique les variations de température par rapport aux températures lors de l’entrée dans ce mode.
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • L'alarme se déclenche si un des seuils programmés est dépassé.
    • Seuil d'alarme programmable pour chaque canal de mesure
    • Nom de canal (4 caractères) programmable pour chaque canal de mesure
    • Peut utiliser les températures thermocouple en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Télécharger le manuel (Français): Blaze TC-5_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze TC-5.pdf
    • Connectable par bus CAN à un boîtier d'acquisition déporté RDAC
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_TC5
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze TC-5? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur TC-5" : Télécharger le programme d'installation TC5_Simulator.exe

    Retour aux généralités

    • TC-6, Surveillance températures (1 à 12 Thermocouples)
    Stratomaster Blaze TC-6

    Blaze TC-6 Blaze TC-6

    • Un système de contrôle souple pour un à 12 canaux Thermocouple EGT ou CHT.
    • Entièrement configurable, alarme externe – la solution complète pour tout moteur, petit ou grand
    • 5 modes d'affichage
    • Supporte les thermocouples de type J ou K ou E. Voir Capteurs et Sondes
    • Affichage des température en °C ou °F de -100 ºC à 1200ºC (-148ºF à 2192ºF)
    • Grande précision : Linéarisation de la courbe thermocouple et compensation de soudure froide
    • Enregistre en mémoire permanente la température maximale atteinte par chaque canal de mesure
    • Mode spécial « Appauvrir » (“LEAN”) qui identifie facilement la condition de crête EGT et permet d’ajuster le mélange pour une performance optimale
    • Mode spécial « Croisière » (“CRUISE”) qui indique les variations de température par rapport aux températures lors de l’entrée dans ce mode.
    • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
    • Sortie Alarme pour câblage avertisseur optionnel externe.
    • L'alarme se déclenche si un des seuils programmés est dépassé.
    • Seuil d'alarme programmable pour chaque canal de mesure
    • Nom de canal (4 caractères) programmable pour chaque canal de mesure
    • Peut utiliser les températures thermocouple en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
    • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
    • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
    • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
    • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
    • Télécharger le manuel (Français): Blaze TC-6_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze TC-6.pdf
    • Connectable par bus CAN à un boîtier d'acquisition déporté RDAC
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_Bla_TC6
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze TC-6? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur TC-6" : Télécharger le programme d'installation TC6_Simulator.exe

    Retour aux généralités

    • TP-4, 4 Canaux Analogiques Universels (Température/ Pression/ Tension/ Courant)
    Blaze SmartSingles TP-4

    Blaze TP-4 Blaze TP-4
      Le TP-4 est un instrument 80mm (3.125”) lisible au soleil avec 4 canaux de mesure analogiques. Chaque canal de mesure peut être programmé individuellement pour afficher pression ou température ou tension ou courant sur une entrée analogique universelle pouvant s'interfacer avec de nombreux capteurs tels que température d'huile ou d'eau, pression d'huile, ou carburant ou admission ou turbo, et beaucoup d'autres.
      Le TP-4 peut afficher toute combinaison de 1 à 4 canaux analogiques par des barres horizontales ou verticales, ou des valeurs numériques.
      La pression peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO 2, 5 et 10 Bar), ainsi que des capteurs 4-20mA Rotax ou des capteurs à sortie en tension (e.g. UMA).
      La température peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO, Westach) ainsi que les capteur de précision MGL LM335.
      De plus, les entrées température, pression et courant peuvent être programmées avec des courbes définies par l'utilisateur pour tout type de capteur.
      La mesure de courant requiert un capteur de courant optionnel.
      Tous les canaux analogiques ont un seuil d'alarme haut et un seuil d'alarme bas. Le dépassement de ces seuils ferme un contact pouvant être utilisé pour allumer un voyant externe.

      Fonctionnalités :
      • Grand écran LCD IPS 2.6” (66mm), 160 x 120, 600cd/m2 lisible au soleil, grand angle de vue
      • Quatre entrées analogiques universelles pouvant être utilisées pour pression / température / courant ou tension
      • La pression peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO 2, 5 et 10 Bar), ainsi que des capteurs 4-20mA Rotax ou des capteurs à sortie en tension (e.g. UMA).
      • La température peut être mesurée avec des capteurs résistifs automobile standard (e.g. VDO, Westach) ainsi que les capteur de précision MGL LM335.
      • Haute précision : courbes de linéarisation pour de nombreux capteurs standard
      • Température, pression et courant peuvent être programmées avec des courbes définies par l'utilisateur pour tout type de capteur.
      • Supporte les capteurs de pression 4-20mA des Rotax 912/914
      • Affichage des température en °C ou °F
      • Affichage des pressions en PSI ou BAR
      • Enregistre en mémoire permanente la température minimale et maximale atteinte par chaque canal de mesure
      • Boîtier standard Aviation" 80mm (3.125”) (montage devant ou derrière tableau)
      • Sortie Alarme pour câblage avertisseur optionnel externe.
      • L'alarme se déclenche si un des seuils programmés est dépassé.
      • Seuil d'alarme programmable pour chaque canal de mesure
      • Nom de canal (4 caractères) programmable pour chaque canal de mesure
      • Peut utiliser les mesures en provenance d'un boîtier d'acquisition déporté RDAC connectable par bus CAN
      • Possibilité de verrouiller les réglages de configuration par code à 4 chiffres
      • Sortie série RS232 (format binaire documenté) pour interface avec équipement externe (e.g. "Enregistreur de données LOG-1")
      • Consommation : environ 133mA @ 13.8V (retro éclairage a maximum) et 50mA @ 13.8V (retro éclairage au minimum)
      • Garantie Delta Omega 3 ans
    • Télécharger le manuel (Français): Blaze TP-4_FR_w.pdf
    • Télécharger le manuel (Anglais): Blaze TP-4.pdf
    • Connectable par bus CAN à un boîtier d'acquisition déporté RDAC
    • Poids : 180g environ (avec harnais de câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf: MG_Bla_TP4
    • Faire une demande de Catalogue/Tarif
    Vous voulez essayer un MGL Blaze TP-4? C'est possible dès maintenant. Il vous suffit de télécharger le programme de simulation, qui requiert un PC avec Windows (NT, 2000, XP, VISTA, 7). Ce programme simule sur PC le fonctionnement d'un instrument Blaze. Parfait pour l'apprentissage de l'instrument sans immobiliser un appareil!
  • "Simulateur TP-4" : Télécharger le programme d'installation TP4_Simulator.exe

    Retour aux généralités

    • LOG-1 Enregistreur Blaze/Vega
    MGL Avionics Vega Blaze Logger Enregistreur LOG-1

    LOG-1 LOG-1

    • Le Stratomaster LOG-1 est un enregistreur de données (datalogger) pour les séries d’instruments Blaze et Vega.
    • L’information série est reçue sur le(s) port(s) RS232 et est enregistrée sur la carte SD.
    • Les données sont stockées dans des fichiers texte « Valeurs Séparées par Virgule » (Comma Separated Values CSV) pouvant être facilement ouverts dans une feuille de calcul ou un éditeur de texte.
    • Le LOG-x est contenu dans un boîtier compact en aluminium et est très facile à installer.
    • 88mmx88mmx33mm (3.46”x3.46”x1.3”)
    • Dessin du boîtier dans "LOG-1_DIM.jpg"
    • Grande gamme d'alimentation 8 à 30V CC avec protection contre l'inversion de polarité et les surtensions
    • Consommation : environ 56mA @ 13.8V
    • Télécharger le manuel (Français) (partiel) : LOG-1_FR_w.pdf
    • Télécharger le manuel (Anglais): LOG-1.pdf
    • Poids : 140g environ (sans câblage)
    • Version logicielle courante : Voir sur Microprogrammes
    • Réf : MG_LOG-1
    • Faire une demande de Catalogue/Tarif

    Retour aux généralités

    6HRS0001 Compas Bille Couleur 80mm
    Stratomaster Blaze HRS Compas Bille 80mm

    HRS SP-6


    Retour aux généralités

    7ARS0001 Horizon Bille Aiguille Couleur 80mm
    Blaze SmartSingles ARS Horizon Couleur 57mm

    ARS SP-7


    Retour aux généralités

    76AHRS0001 Horizon Compas Bille Aiguille Couleur 80mm
    Blaze SmartSingles AHRS Horizon Bille Aiguille Compas Couleur 57mm

    ARS SP-6 SP-7


    Retour aux généralités

    9AHRS0001 Horizon Compas Bille Aiguille Couleur 80mm
    Blaze SmartSingles AHRS Horizon Bille Aiguille Compas Couleur 80mm

    ARS SP-9


    Retour aux généralités

    Câble Programmation USB
    MGL Avionics Blaze USBPC câble programmation

    Blaze MG_Veg_USBPC

    • Ce câble contient un convertisseur USB à RS-232 et permet de connecter un instrument Blaze à un PC pour charger une nouvelle version de microprogramme dans l'instrument.
    • Nécessite une source d'alimentation continue 8 à 30V (environ 100mA sous 12V) pour alimenter l'instrument Blaze.
    • Poids : 100g environ
    • Réf : MG_Veg_USBPC
    • Faire une demande de Catalogue/Tarif

    Retour aux généralités

    Câble Programmation RS232
    MGL Avionics Blaze Vega RS232 câble programmation

    Vega MG_Veg_USBPC

    • Ce câble permet de connecter un instrument Vega à un port RS232 d'un PC, pour charger une nouvelle version du microprogramme dans l'instrument.
    • Nécessite une source d'alimentation continue 8 à 30V (environ 100mA sous 12V) pour alimenter l'instrument Vega.
    • Poids : 35g environ
    • Réf : MG_Veg_RS232
    • Faire une demande de Catalogue/Tarif

    Retour aux généralités

    Microprogrammes et Simulateurs
    Stratomaster MGL BLAZE Microprogrammes Logiciel

  • Vega Blaze Firmware Upgrade Procedure.pdf
  • Blaze Firmware.zip
  • Blaze Firmware Revisions.pdf

    Le tableau suivant contient les liens de téléchargement des versions les plus à jour des microprogrammes et des simulateurs pour les instruments Blaze

    Modèle Date Version Zip Simulateur Historique Instructions Commentaires
    Tous les BLAZE 28 mars 23 ___ Blaze Firmware.zip Blaze_Sims.zip Blaze Firmware Revisions Vega Blaze Firmware Upgrade Procedure.pdf Tous les BLAZE

    Pour vérifier le type et la version de microprogramme de votre instrument Blaze :
    • A la mise sous tension : ils s'affichent sur l'écran de démarrage.
    • Depuis l'affichage normal :
      • appuyer sur le bouton central
      • Sélectionner “MISC SETUP”, appuyer sur le bouton central
      • Sélectionner “INFORMATIONS”, appuyer sur le bouton central
        La première ligne de texte sera le modèle “MODEL: xxxxx"
        La deuxième de texte sera la version de microprogramme “FIRMWARE: Vx.yz"

  • Inscrivez vous à notre lettre d'information MGL pour être informé des nouveautés.

    Retour aux généralités

    		•
    MGL Avionics, Stratomaster, Commerçant Delta omega, vente distribution, efis mgl vente

    © 2007-2024 DELTA OMEGA sarl. Visiteurs=2200460

    MGL Avionics EFIS iEFIS Stratomaster Instruments Avion Planeur ULM Horizon Cartographie GPS Badin Vario Altimètre Anémomètre Surveillance moteur

    Avertissement
