Connexions iBOX

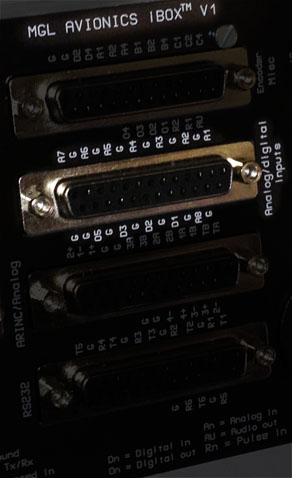

Entrées Analog/Digital


Cliquer sur un des connecteurs ci-dessous pour plus d'informations

Entrés Analogiques et Digitales

Ces entrées sont utilisées pour connecter des capteurs externes à l'iEFIS pour affichage et avertissements à l'écran. Par exemple des capteurs de position de Trim et/ou Volets et/ou Train Rentré/Sorti.

Les entrées A1, A2, A3, A4, A5, A6, A7, A8 sont disponibles à cet effet.

Contrôle iBox Master/Standby

La connexion de D3 à la masse est utilisée pour identifier une iBOX Attente (standby). L'iBOX est "Maître" si l'entrée D3 n'est pas connectée.

Sortie Alarme

La sortie O5 est connectée à la masse si n'importe laquelle des alarmes (spécifiées dans la configuration des alarmes) est active. Elle peut servir à commutter un indicateur d'alarme au tableau ou un avertisseur sonore.
