Connexions iBOX

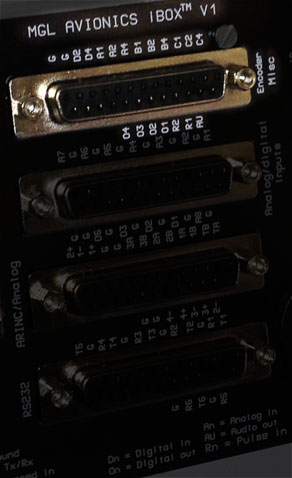

Connecteur Encoder/Misc


Cliquer sur un des connecteurs ci-dessous pour plus d'informations

Code Gray

Le connecteur "Encoder/Misc" contient les sorties Code Gray (Gillham) pour fournir une alitude encodée en parallèle aux transpondeurs n'ayant pas d'entrée RS-232.

C4,C2,C2,B4,B2,B1,A4,A2,A1,D4,D2 sont fournis à cet effet.

Sorties Commutées

O1,O2,O3,O4 sont de sorties commutées pouvant actionner des matériels externes selon un script dans l'iEFIS, par exemple un interrupteur "Squat" pour un transpondeur.

Entrées RPM Rotor

R1 et R2 sont des entrées auxiliaires pour RPM Rotor

Sortie Alarme Audio

La sortie AU est la sortie pour les alarmes audio, à connecter à l'interphone de la VHF.
